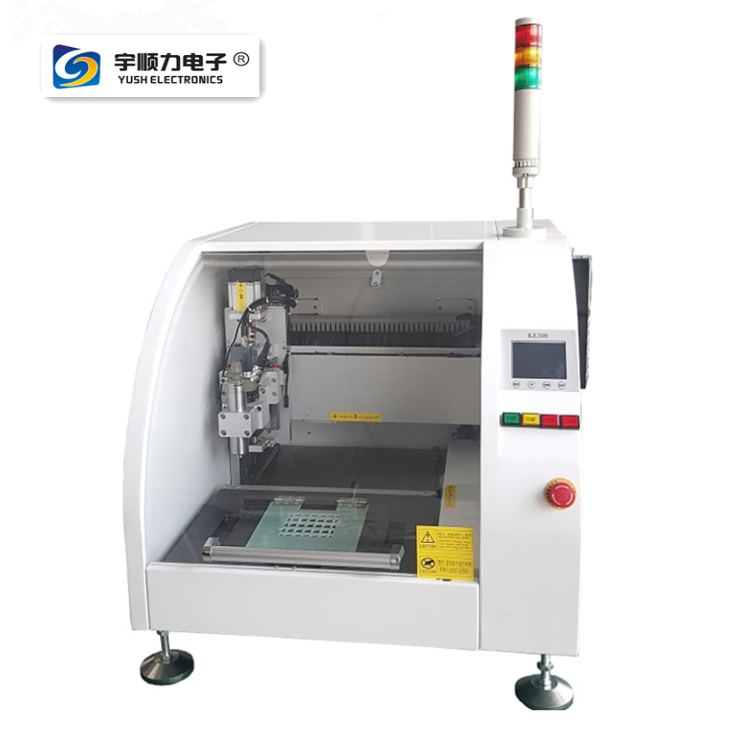

桌面式鑼板機--YSATM-4C

特點：

銑刀高速旋轉，占地面積小，節約空間。配備高速進口主軸，AC伺服電機和CCD視覺編程，可執行直線，L型，U型，圓形，和弧形等切割路徑，切割應力小精度高，穩定性好，是替代人工折板和V-CUT分板機的道選設備。

 PCB桌面鑼板機機器型號: YS-L530

 1、臺式單工作臺切割機，速度高達100mm/s,定位速度500mm/s.

 2、在裝載和卸載期間能夠無間斷連續切割。

3、高質量的轉軸系統使系統能夠更快地加減速,減少同期時間，提高生產率,同時保持高精度。

 4.使用高質量的硬件以保證高鋼度和高性能。

5.所有導螺桿被遮住以防止灰塵和臟物進入,從而提高轉軸的壽命和性能。

規格：

1. 工作臺尺寸 320*310*50mm

2. 電力消耗 2KW

3. 適應銑刀 0.8-3mm

4. 切割速度 1-100mm / sec

5. 切割形狀 直線，圓弧，圓刀，弧形

6. 主軸轉速  2000-6000rpm/min

7. 主軸電機 SycoTec250V高速電機

8. 主軸變頻 SycoTec 4424驅動器

9. 集塵方式  上，下集塵 可選

10. 定位精度  ±0.01mm

11. 絲桿導軌 HIWIN/THK

12. 切割范圍 300*280*50mm

13. 外形尺寸 737*623*587mm

14. 伺服系統 AC伺服電機（200W）

15. 機器重量，吸塵器重量 約250KG，150kg

16. 輸入電源 AC220v/50hz
